EACS-2000 功率自動控制系統

1、技術方案

在新能源場站加裝EACS 2000功率自動控制系統。該系統由主控制單元、上位機服務器組成，主要功能包括AGC/AVC、快速頻率響應。通過場站遠動裝置與調度主站通訊，接收調度有功功率和無功電壓指令，計算出每個發電單元的功率目標值并進行負荷調節，達到調度對場站功率控制的目的，即AGC/AVC功能。同時直接采集電網頻率信號，當頻率越過設置的頻率死區時，系統進入快速調頻模式，根據功率-頻率特性關系計算出每個發電單元的調頻功率目標值，進行負荷調節，達到快速頻率響應調節的目的，即PFC的功能。

2、網絡結構及功能介紹

EACS 2000功率自動控制系統主要由主控制單元、上位機服務器（工作站）、系統狀態顯示等部分組成。

上位機服務器的主要功能：①記錄和保存功率、頻率、省調AGC/AVC設定值等數據信息,以功率控制曲線或數字表的形式顯示；②設置系統參數、功率調節參數、調頻參數等；③系統功能投退，系統運行狀態的監測等。

主控制單元硬件包含主控算法處理模塊、控制模塊、數據通訊模塊等。

主控算法模塊主要負責AGC/AVC、快速頻率響應算法的處理。把調度主站的有功無功控制指令通過邏輯運算合理分配給各發電單元，使全場功率穩定在調節死區內，完成AGC/AVC的功能。同時，在監測到電網頻率越過調頻死區時，切換到調頻模式，根據功率-頻率特性關系，通過控制功率調節電網頻率，使其回到調頻死區內，然后切換回AGC調節模式。

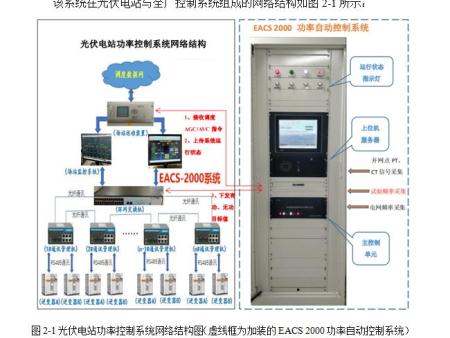

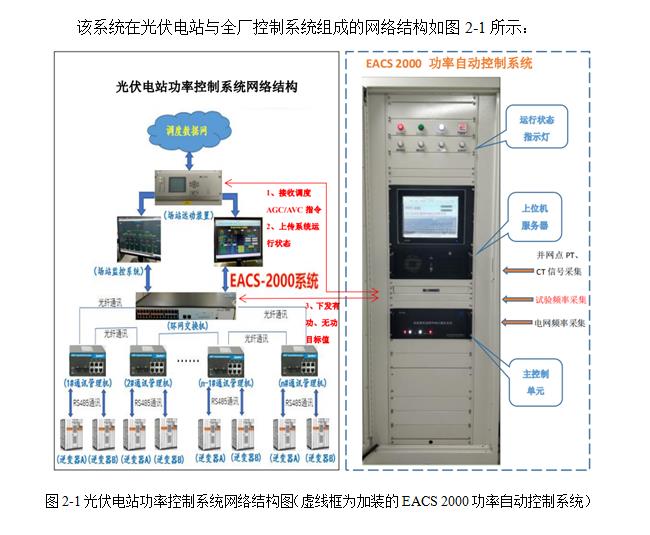

控制模塊配備高精度的功率頻率測控單元，主要進行數據采樣、功率目標值的下發、電網頻率的實時監測、功率采集、雙路頻率采集模塊實時采集電站并網點PT、CT、電網頻率信號、試驗頻率信號（見圖2?1中藍色虛線框三個平行紅色小箭頭）。

數據通訊模塊包含多個通訊控制器以及系統配備的數據交換機，通過站上的遠動裝置與調度主站進行通訊，接收調度的有功功率指令，無功電壓指令，上傳場站實時功率值、調頻動作指令、以及功率控制參數（圖2?1中黑色框的紅色雙向箭頭）；與發電單元進行通訊，采集逆變器風機有功實時值，有功反饋值、無功實時值、無功反饋值等遙測遙調參數，SVG裝置的無功參數，給各發電單元下發有功、無功指令。
